Фильтры обезжелезивания воды

Задачей этих фильтров является перевод растворенного, либо коллоидного железа в нерастворимый осадок, который данные фильтры воды удаляют. Перевод железа в нерастворимый осадок происходит при помощи различных окислителей и реагентов.

Устройство обезжелезивателя:

Фильтры засыпного типа - это именно те водоочистные устройства (как правило, автоматические), которые применяются для коттеджей, коммерческих и производственных целей. Все фильтры для очистки воды засыпного типа, не зависимо от компании производителя и своего предназначения, принципиально устроены практически одинаково.

Такой фильтр состоит из следующих основных составляющих (пример на рисунке).

1. Корпус.

Корпус изготавливается, как правило, из стеклопластика.

По форме корпус представляет собой полый цилиндр с куполообразными верхом и дном. Такая форма обеспечивает оптимальные гидравлические характеристики работы фильтра. Для остойчивости в нижней части используется специальное кольцевое основание. В верхней части корпуса прорезается горловина, через которую осуществляется сборка и засыпка фильтра.

2. Управляющий клапан.

Блок управления фильтром представляет собой многоходовой клапан с соответствующим приводом (электромеханическим, гидравлическим или др.) и необходимой автоматикой (возможен вариант исполнения с ручным управлением).

Управляющий клапан фильтра осуществляет последовательное переключене потоков воды внутри фильтра в соответствии с заданной программой.

Управляющий клапан бывает с регенерацией по времени. В состав такого блока входит таймер, который через определенные промежутки времени выдает сигнал на начало регенерации. Такие клапана чаще применяются в фильтрах без химической регенерации, а так же управляющий клапан с регенерацией по расходу. В состав такого клапана входит расходомер (счетчик воды), который выдает сигнал на регенерацию после прохождения через фильтр определенного объема воды. Такие блоки на практике чаще применяются в фильтрах с химической регенерацией.

3. Водоподъемная труба.

Водоподъемная труба представляет собой трубу, устанавливаемую вертикально по центру корпуса фильтра. Ее верхний конец соединен с управляющим клапаном, а на втором - закреплен нижний распределитель, называемый часто дистрибьютором.

4. Дистрибьютер.

Дистрибьютор представляет собой пластиковый наконечник с множеством тончайших калиброванных щелей. Предназначение нижнего распределителя - распределять поток воды, поступающий по центральному стояку.

5.Мелкий щебень.

Используется специальный очищенный, промытый и тщательно отсортированный по гранулометрическому составу щебень. Благодаря однородному размеру, эта подложка помогает нижнему распределителю в его работе, т.е. в равномерном распределении потока воды по всему поперечному сечению фильтра.

6. Фильтрующая среда.

В качестве фильтрующей среды используется ионообменная смола, которая представляет собой высококачественный полимер гелиевого типа в виде сферических частиц. Смола разработана для пищевой промышленности, пивоварения, обработки питьевой воды. Катионит извлекает из воды ионы жесткости, такие как кальций и магний, заменяя их ионами натрия. Как только емкость слоя смолы исчерпывается и на выходе наблюдается проскок ионов жесткости, обменную емкость восстанавливают обычной поваренной солью. Емкость смолы в значительной степени зависит от количества соли, использованной при регенерации.

Принцип работы:

Фильтры-обезжелезиватели, имеют одинаковый алгоритм
работы, который состоит из следующих циклов.

1. Сервис.

Цикл очистки воды. Неочищенная вода со входа
поступает внутрь фильтра, проходит через слой
фильтрующей засыпки и уже очищенная через нижний
дистрибьютор и центральный стояк поступает в выходную линию.

2. Обратная промывка.

Цикл интенсивной обратной промывки фильтрующей среды.
Этот цикл является циклом регенерации, т.е. восстановления
фильтрующих свойств засыпки.

Неочищенная вода со входа по центральному стояку и через
нижний дистрибьютор подается снизу слоя фильтрующей
засыпки в направлении, противоположном току воды эта
промывка называется - обратная, взрыхляет её и вымывает
накопленные загрязнения.

3. Прямая промывка.

Промывка осуществляется в том же направлении, что и в сервисе, только вода подается не на выход, а сбрасывается в дренаж. Назначение данной промывки - сбросить в дренаж остаток загрязнений и первую порцию чистой воды. Кроме того, прямая промывка несколько уплотняет слой фильтрующей среды.

Виды обезжелезевателей

Безреагентное обезжелезивание. Сейчас для очистки воды от железа используется специальная загрузка, которая засыпается в корпус фильтров и позволяет осуществить реакцию окисления железа намного быстрее. Загрузка разработана таким образом, что одновременно является и катализатором прохождения реакции и сорбентом осадка – вся образовавшаяся ржавчина оседает на гарнулах в фильтре обезжелезивателе и остается внутри него. Когда фильтрующая поверхность полностью забивается, ее можно очистить с помощью простого промывания. Обычно такие обезжелезиватели обычно используются совместно с системой аэрирования (см. раздел Системы аэрации и дегазации воды).

Безреагентное обезжелезивание. Сейчас для очистки воды от железа используется специальная загрузка, которая засыпается в корпус фильтров и позволяет осуществить реакцию окисления железа намного быстрее. Загрузка разработана таким образом, что одновременно является и катализатором прохождения реакции и сорбентом осадка – вся образовавшаяся ржавчина оседает на гарнулах в фильтре обезжелезивателе и остается внутри него. Когда фильтрующая поверхность полностью забивается, ее можно очистить с помощью простого промывания. Обычно такие обезжелезиватели обычно используются совместно с системой аэрирования (см. раздел Системы аэрации и дегазации воды).

Модель

Цены на обезжелезиватели большей производительности - по запросу.

C844TC Обезжелезиватель с автоматическим клапаном управления (по таймеру).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
203x1350 1- 3/4 600 1,4 26 6
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

14700 руб.

шт.

C1054TC Обезжелезиватель с автоматическим клапаном управления (по таймеру).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
254x1650 1- 3/4 900 1,8 42 10
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

15900 руб.

шт.

C1354TC Обезжелезиватель с автоматическим клапаном управления (по таймеру).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
310x1650 1- 3/4 1200 1,8 56 10
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

19500 руб.

шт.

C1465TC Обезжелезиватель с автоматическим клапаном управления (по таймеру).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
370x1850 1- 3/4 1500 2,3 85 15
Доп. элементы для увеличенного корпуса:
адаптер 4”-2,5” дренажный комплект
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

25100 руб.

шт.

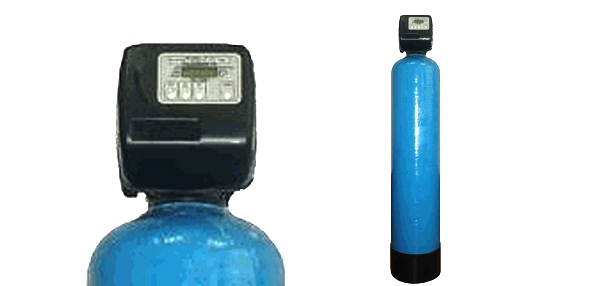

C1665TC Обезжелезиватель с автоматическим клапаном управления (по таймеру).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
410x1850 1-3/4 1800 2,8 105 20
Доп. элементы для увеличенного корпуса:
адаптер 4”-2,5” дренажный комплект
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

28900 руб.

шт.

C844DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
203x1350 1- 3/4 600 1,4 26 6
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

17400 руб.

шт.

C1054DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
254x1650 1- 3/4 900 1,8 42 10
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

18600 руб.

шт.

C1354DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
310x1650 1- 3/4 1200 1,8 42 10
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

22200 руб.

шт.

C1465DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
370x1850 1-3/4 1500 2,3 85 15
Доп. элементы для увеличенного корпуса:
адаптер 4”-2,5” дренажный комплект
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

27800 руб.

шт.

C1665DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
410x1850 1-3/4 1800 2,3 105 20
Доп. элементы для увеличенного корпуса:
адаптер 4”-2,5” дренажный комплект
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

31600 руб.

шт.

C2160DM Обезжелезиватель с автоматическим клапаном управления (по водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
510x1800 11/4-1 4000 5,2 175 30
Доп. элементы для увеличенного корпуса:
адаптер 4”-2,5” дренажный комплект
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

47600 руб.

шт.

C844CK Обезжелезиватель с автоматическим клапаном управления нового поколения (по таймеру или водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
203x1350 1- 3/4 600 1,4 26 6
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

18800 руб.

шт.

C1054CK Обезжелезиватель с автоматическим клапаном управления нового поколения (по таймеру или водосчетчику).
(без наполнителя)

Диаметр х Высота, мм Вход, выход, дренаж, дюйм Номинальная пр-ть, л /час Необходимый поток для обратной промывки, м3/час Объем загрузки, л Кол-во гравия, кг
254x1650 1- 3/4 900 1,8 42 10
Гравийная подложка в фильтрах-обезжелезивателях необходима для обеспечения равномерного распределения воды по всей площади баллона. Принцип действия
Вода, проходя через фильтрующую среду, служащей катализатором реакции окисления, освобождается от растворенного в воде сероводорода, железа и марганца (переходят в нерастворимую форму и выпадают в осадок). Осадок задерживается в слое фильтрующей загрузки, в дальнейшем вымывается в дренаж при обратной промывке. После прохождения определенного количества воды (зависит от концентрации загрязнений) емкость фильтрующей загрузки истощается, для восстановления окисляющей способности необходима регенерация. Эффективность работы безреагентных фильтров можно повысить, применив предварительное аэрирование воды.

20000 руб.

шт.

Технические характеристики:

Производительность, м3/час: 0.7 - 0.9

Объем загрузки, л: 28,3

Объем воды на обратную промывку, л: 89

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1120х203х203


Технические характеристики :

Производительноть,м3/час: 0.9 - 1,2

Объем загрузки, л: 28,3

Объем воды на обратную промывку, л: 89

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1120х203х203


Технические характеристики :

Производительность,м3/час: 0.9 - 1,1

Объем загрузки, л: 28,3

Объем воды на обратную промывку, л: 89

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1120х203х203


Технические характеристики:

Производительность, м3/час: 1 - 1.2

Объем загрузки, л: 56,6

Объем воды на обратную промывку, л: 132

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1600х254х254


Технические характеристики:

Производительность,м3/час: 1.3 - 1.6

Объем загрузки, л: 56,6

Объем воды на обратную промывку, л: 132

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1600х254х254


Технические характеристики :

Производительность, м3/час: 1,2 - 1,5

Объем загрузки, л: 56,6

Объем воды на обратную промывку, л: 132

Время обратной промывки, мин: 20

Порты, вход-выход-дренаж, дюймы: 1-1

Габариты, В/Ш/Г: 1600х254х254
